如何才能做出美观的机柜布线

更新时间:2019-10-29 10:53:12 浏览量:
       很多朋友提到关于机柜如何理线,杂乱无章的机柜线确实让人看着疼,如何才能做出美观的机柜呢?今天我们一起来看下。

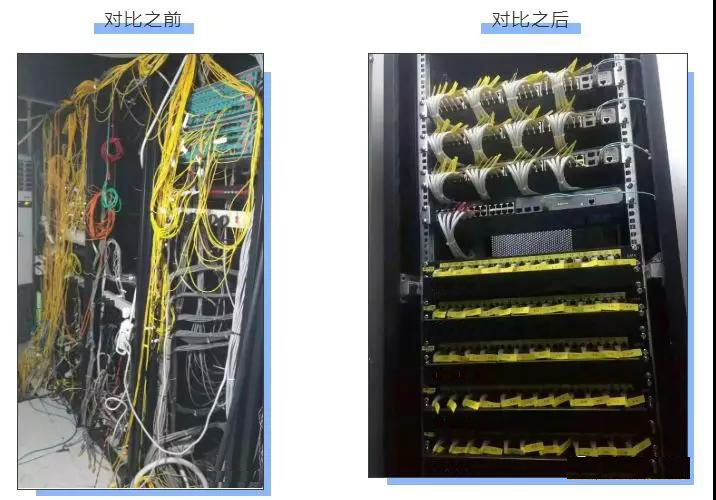

同样是机柜,咋区别就这么大呢?

一、走线技巧


机柜走线,怎么走得好,很大部分都在机柜结构设计阶段就已经决定好了。一般机柜的走线,有如下技巧:

1、使用走线架。机柜走线架说白了就是有N个齿的1U或者1SU的钣金件,齿的长度有长有短,取决于网络设备的大小和使用线缆的转弯半径。



2、使用线桥。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构,。可以理解为机柜板子上凸出的可以扎线的地方吧。一般线桥会出现在如下几个地方:机柜的分舱隔板,立柱,安装设备面板的方孔条等地方。



3.使用绕线盘。这个和走线架同理,一般用于通讯设备的光纤整理上。



4.灵活运用进(走)线筒。所谓的进(走)线筒,是指在不同分舱中需要走线时,分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱,如设备舱与电池舱之间。



5.使用扎带和标签。这个上面在基本方法里面也提到了,很重要,扎带使用简易灵活,而标签则使得走线后容易辨识,减少维护的难度。


我们来看下机房理线及标签工艺:










二、机柜间的布线规范

同一IDC,同一规格机架,布线方式应总体一致,方便日常运维。核心网络设备,内网接入设备,管理网接入设备等不同角色的网络设备布线都应整齐,光纤和网线不应该挡住网络设备进出风口,不宜预留到机架底部太长,光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致,对光纤和网线进行摁绑,网络设备背面电源线和网线整齐不杂乱,强弱线缆分开,具有整体感。



1、 核心设备布线规范

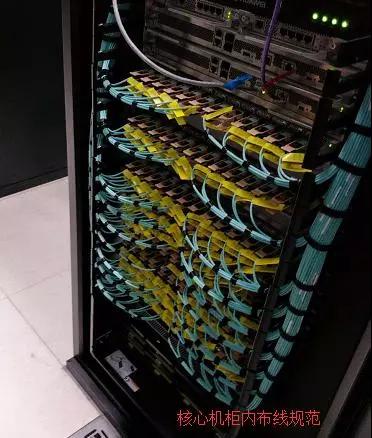

IDC核心网络设备,尤其是内网核心设备,因与TOR互联数量会比较多,因此光纤也会较多。核心网络设备光纤布放必须整齐,不能横竖乱穿插,机柜内布线美观是网络设备布线规范中重点之一,光纤布放示意图:








光纤从设备的左侧或者右侧垂直布放,布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑(注:不能用白色固定扎带),但不能捆的太紧且弯曲度不能太大,100 度到 130 度间,通常约 110 度(下同),要能松放自如,贴好标签,插到设备端口上后尽量不要将标签挡住,要有留一定长度空间方便拔插光纤。



2、内网接入布线规范

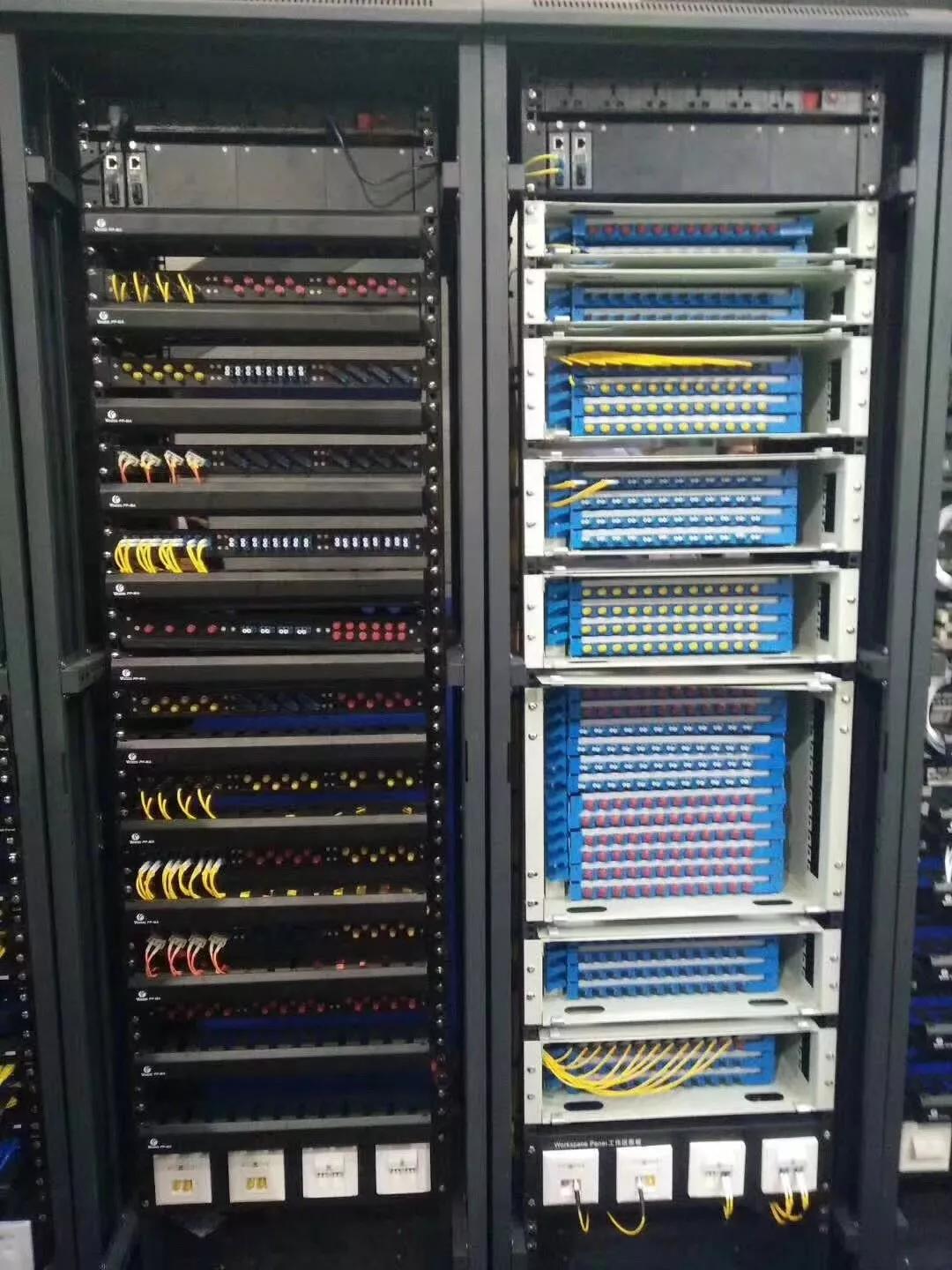

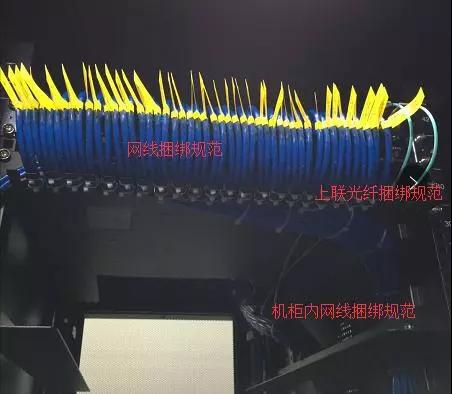

内网接入交换机位于机架顶端,内网TOR交换机40G的MPO光纤上联到内网核心,10G-AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心,千兆端口下联服务器,机房2个机柜一台共用一台内网TOR和1台ILO接入交换机(本机柜内用5米线缆,跨相邻机柜用8米线缆),每个机柜内大致放置18台服务器。光纤和网线布放示意图:

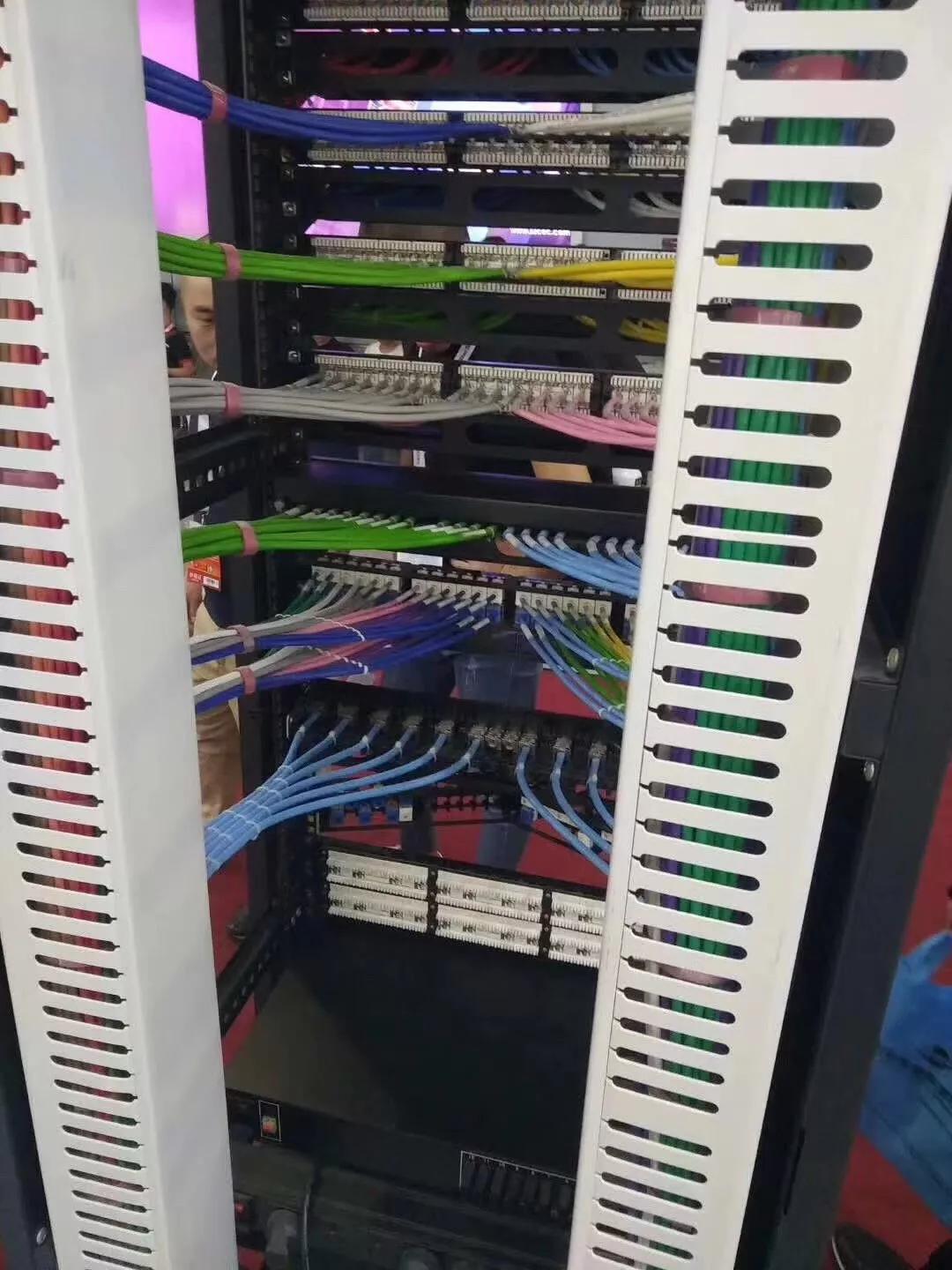

内网接入交换机布放的线缆通过理线器整理,在理线器上每4根网线用扎带做捆绑,每一根网线上标有唯一的一个标签,另一端放到机架内托盘位置。光纤下放长度无须太长,弯曲度不能太大,贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。



3、桥架内布线规范

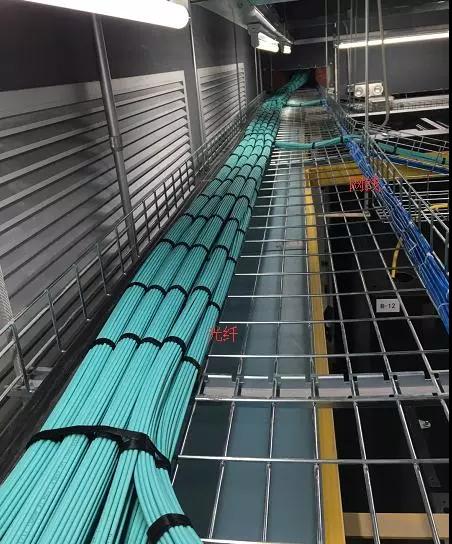

机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外),桥架内光纤布放示意图:




如图所示,桥架内光纤和网线分开整齐布放,每隔一段距离用扎带捆绑,保持美观。

4、机柜内布线规范

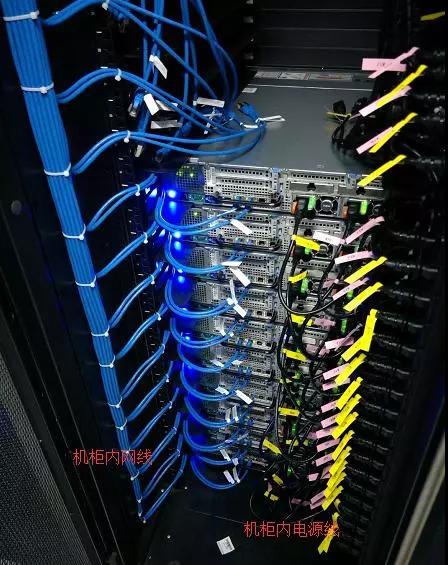

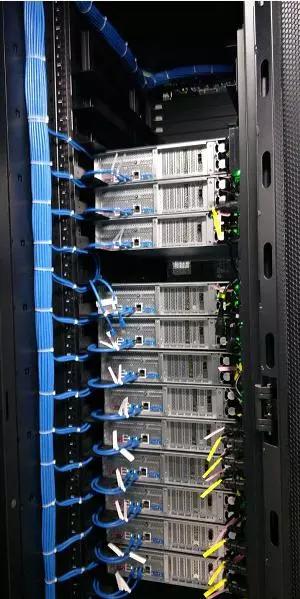

机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆,另外有电源线线缆。因此单机柜内线缆数量会较多,每种线缆都需要在机柜内侧摁扎布放。如下图所示

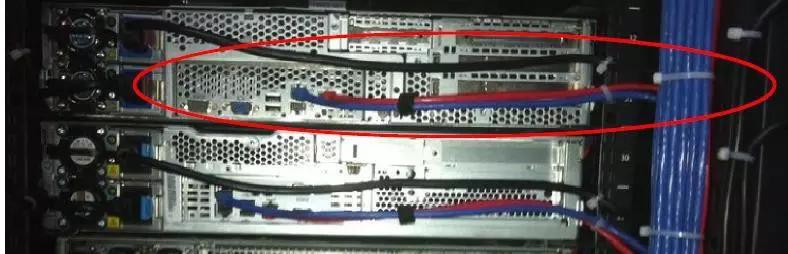

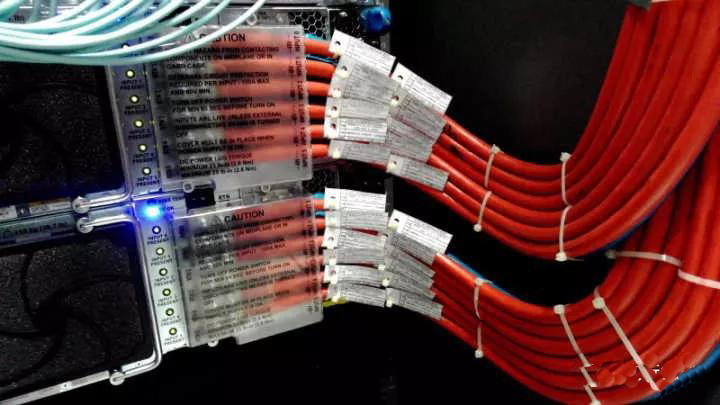

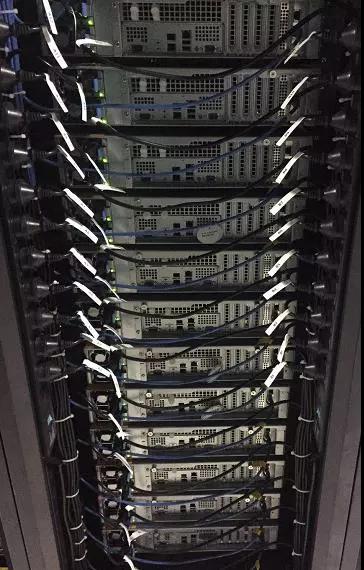

不同线缆用不同颜色的线区分,如内网线:蓝色,ILO线:灰色,电源线:黑色,预留的线缆长度不宜过长,能从一侧PDU到另外一侧PDU即可,预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图:(因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎)









三、机柜理线效果展示

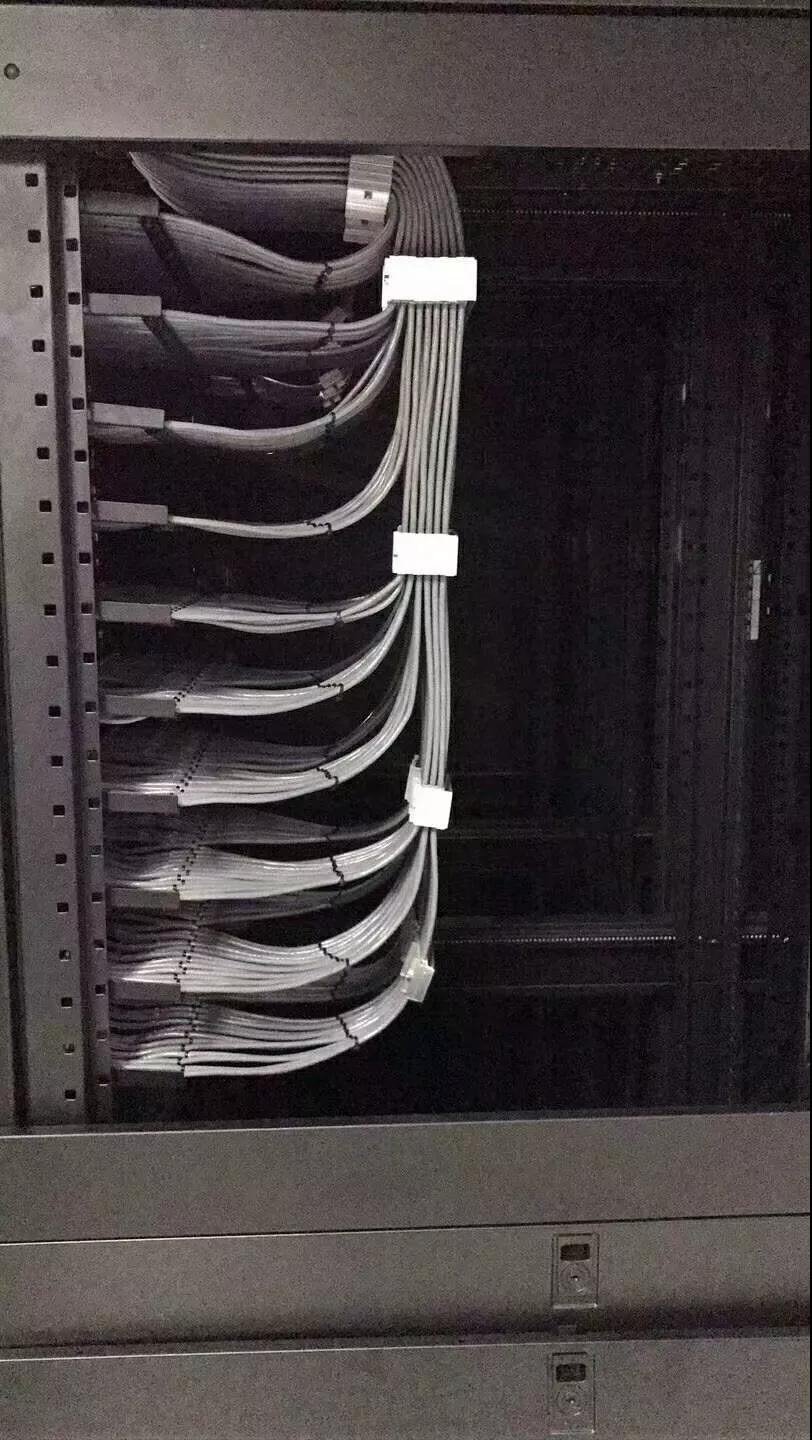

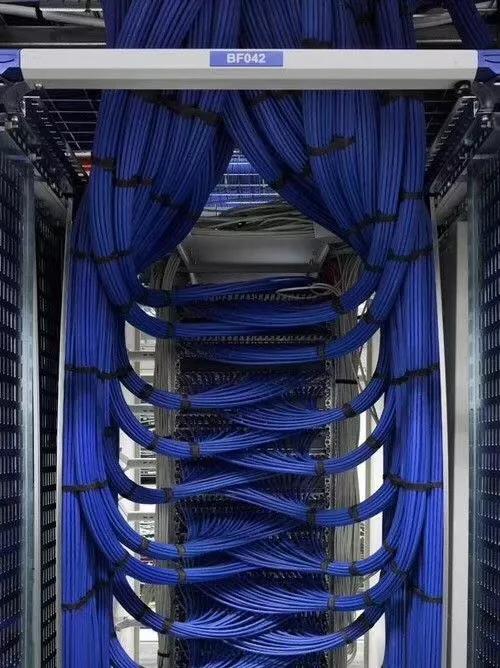

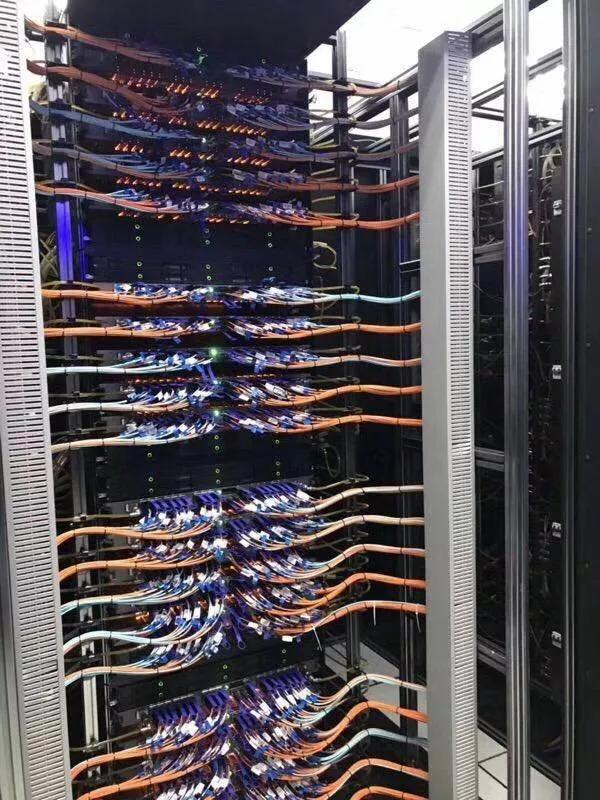

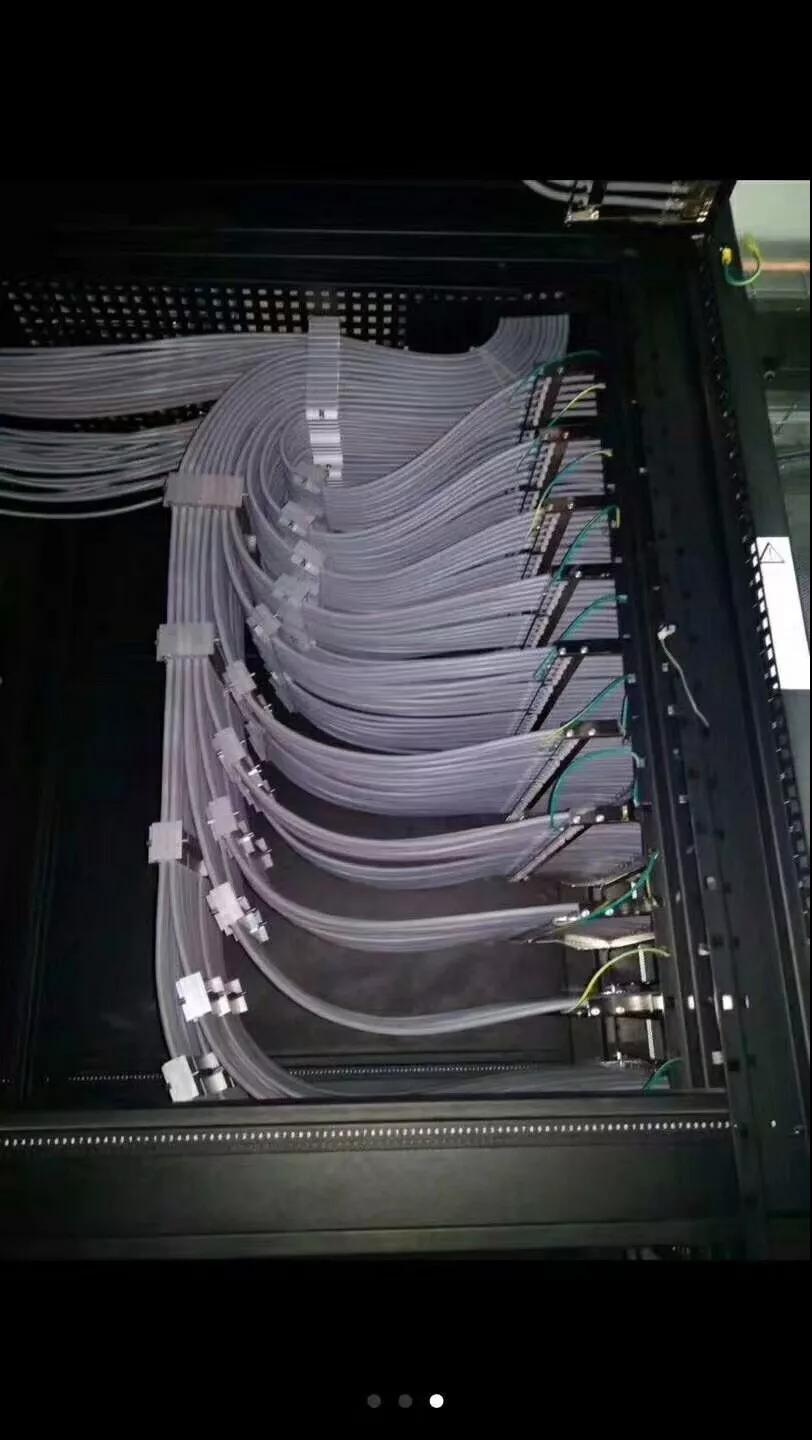

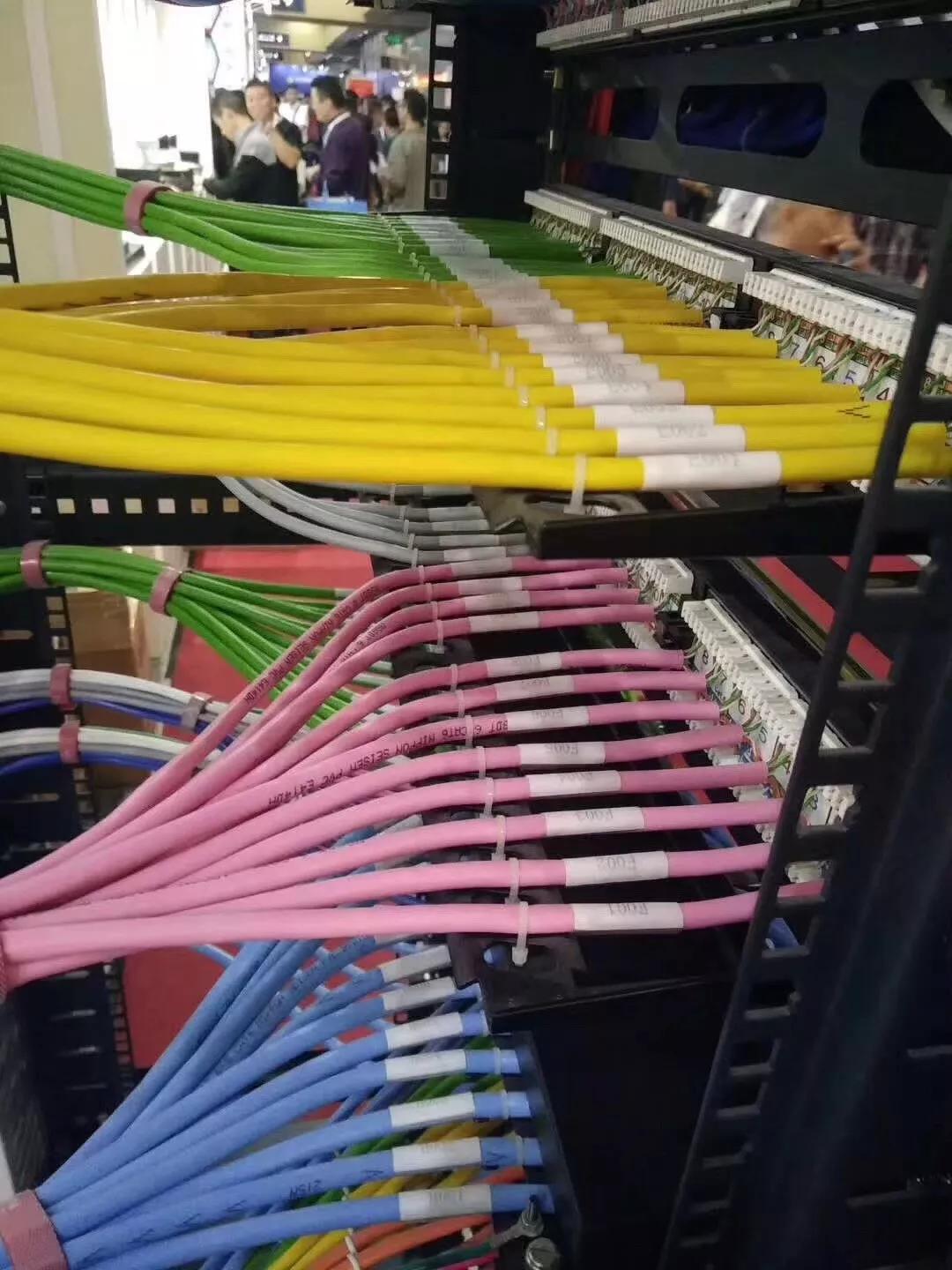

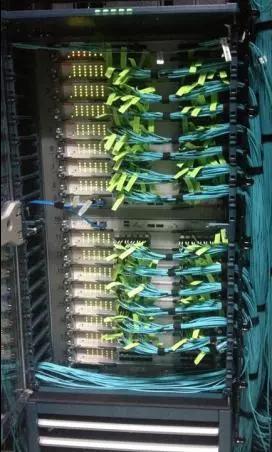

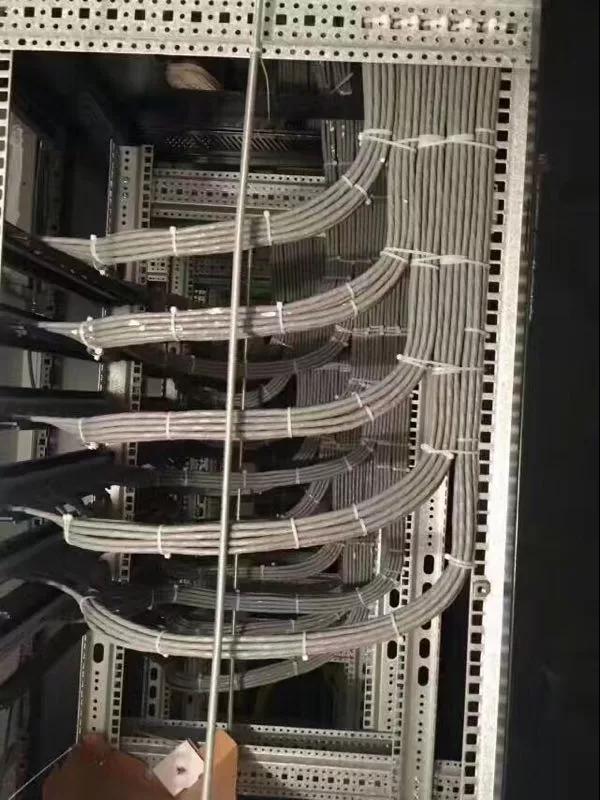

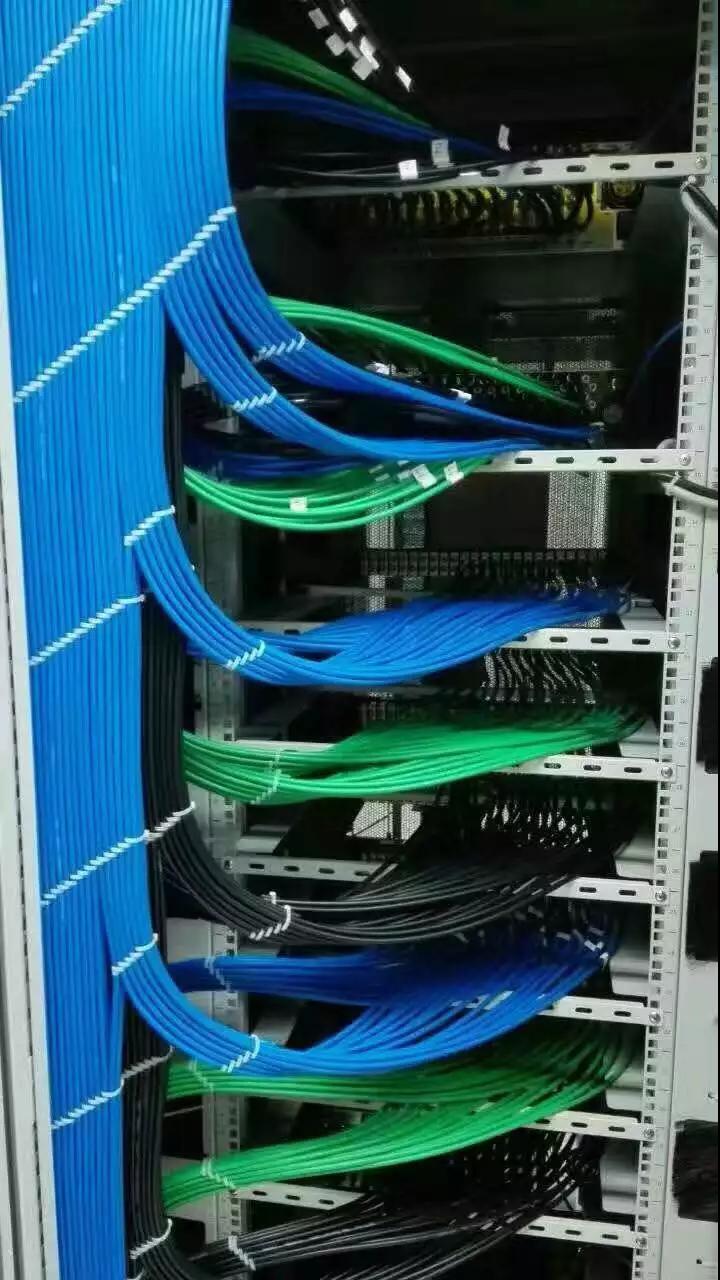

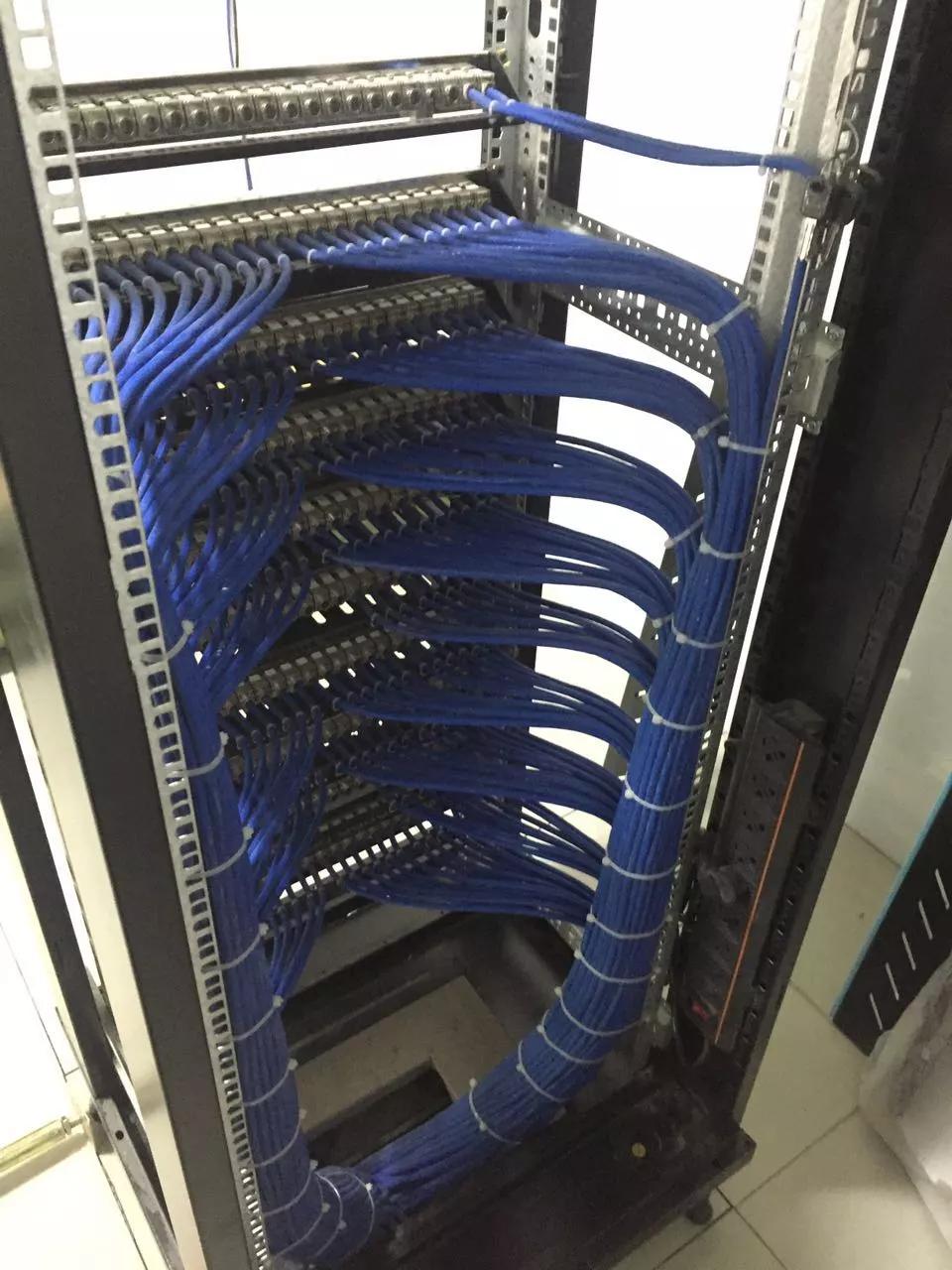

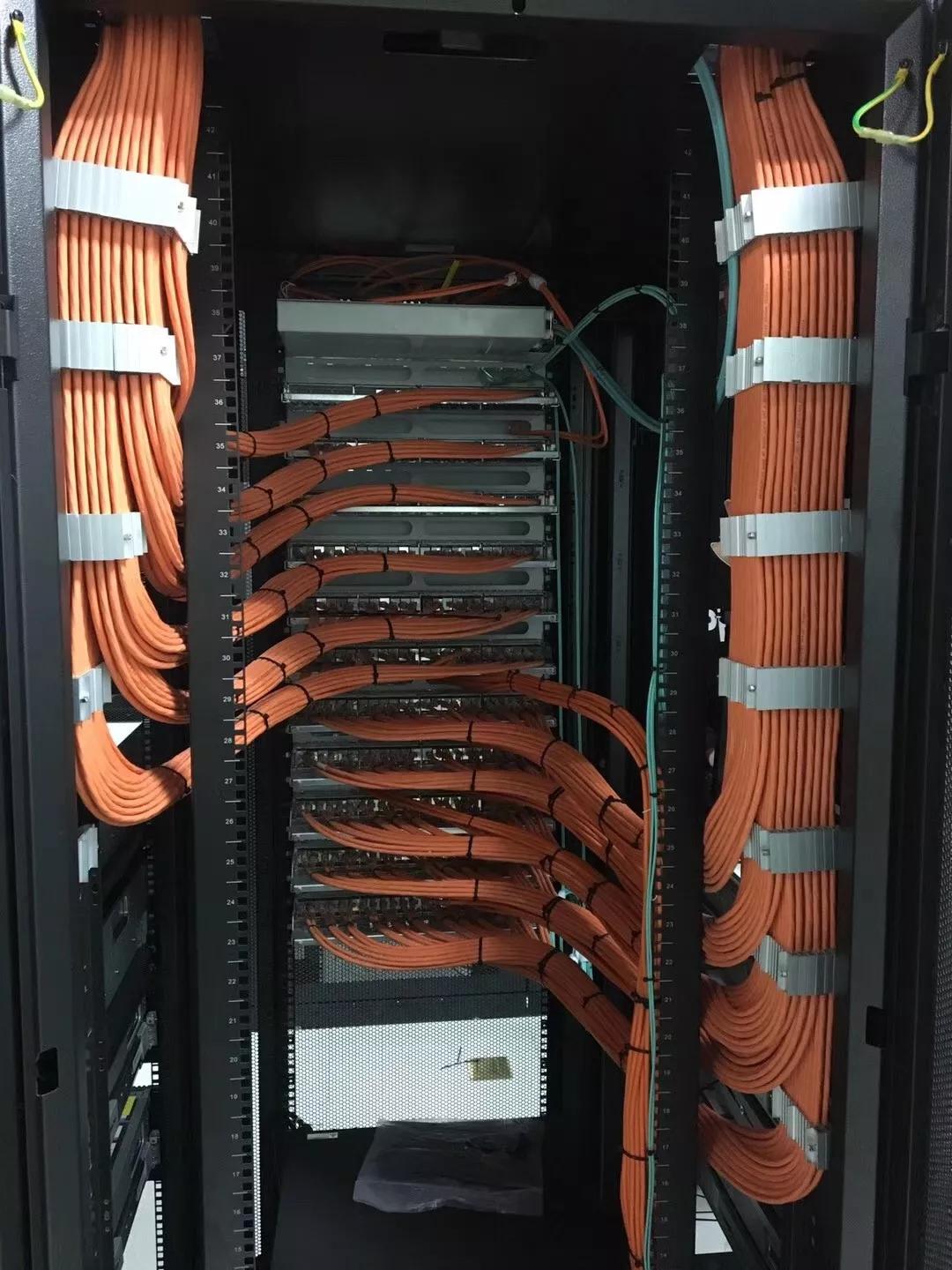

我们来看下好的机柜理线效果。
